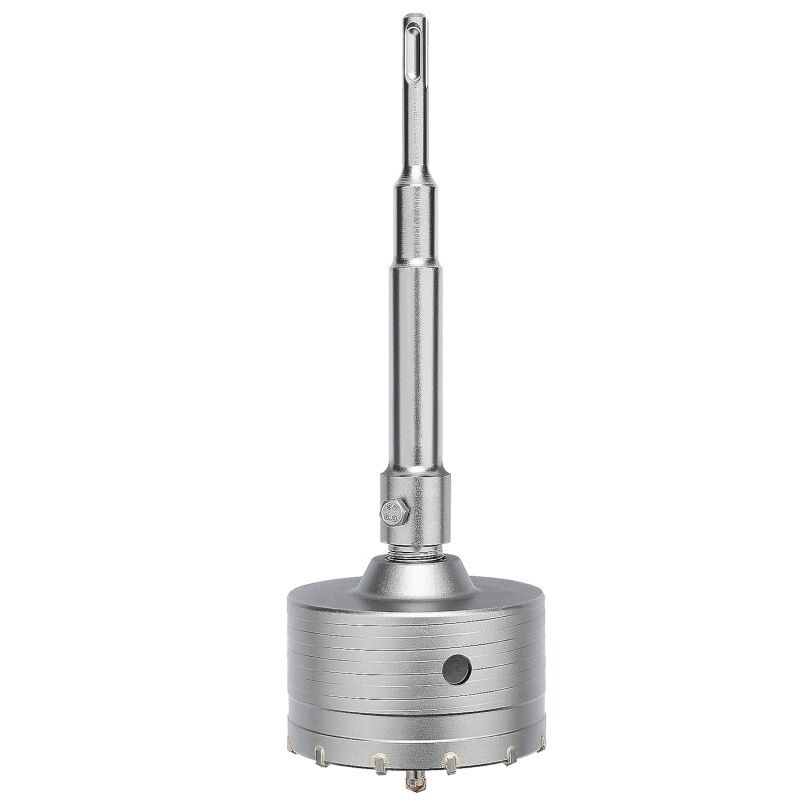

3.5 "ΤΚΤ Σιδηρουργική τρύπα έδειξε κιτ.

1. Πρόβλημα: "Βαρύτητα-Βελτίωση Οβάλωσης" και Τσίμπημα Σωλήνων

• Το Πρόβλημα: Όταν οι υδραυλικοί ανοίγουν μια τεράστια τρύπα 90 mm (3,5 ιντσών) οριζόντια μέσα από έναν τοίχο για σωλήνες βαρέως χώματος/απορριμμάτων, το τεράστιο βάρος του χαλύβδινου κομματιού πυρήνα το κάνει να "κρεμάει" προς τα κάτω κατά τη διάρκεια της κοπής. Αυτή η βαρυτική έλξη προκαλεί το κομμάτι να χαράξει μια τρύπα σε σχήμα οβάλ αντί για έναν τέλειο κύκλο.

• Το Αποτέλεσμα: Επειδή ένας τυπικός σωλήνας PVC 3 ιντσών Schedule 40 έχει ακριβή εξωτερική διάμετρο 89 mm, η προσπάθεια να τον σπρώξετε μέσα από μια οβάλ οπή 90 mm οδηγεί σε σοβαρό τσίμπημα. Ο σωλήνας κολλάει στα μισά του δρόμου, απαιτώντας από τον τεχνικό να σφυρηλατήσει βάναυσα τον σωλήνα, με κίνδυνο να ραγιστούν οι αρμοί PVC και να διαρρεύσουν άμεσες υδραυλικές εγκαταστάσεις.

2. Αιτία: Φλυαρία λεπτού τοιχώματος και επιθετικές γωνίες τσουγκράνας

• Έλλειψη πλευρικής υποστήριξης: Τα τυπικά κομμάτια πυρήνα βασίζονται εξ ολοκλήρου στο λεπτό πιλοτικό τρυπάνι για να τα κρατούν ίσια. Με πλάτος 90 mm, ένα πιλοτικό τρυπάνι είναι εντελώς ανίκανο να υποστηρίξει τη βαριά μάζα του εξωτερικού κυλίνδρου ενάντια στη βαρύτητα.

• Επιθετικό Γκούγκινγκ: Τα τυπικά δόντια καρβιδίου προσπαθούν να δαγκώσουν τεράστια κομμάτια τοιχοποιίας ταυτόχρονα. Στα 90 χιλιοστά, αυτό το επιθετικό δάγκωμα αναγκάζει το τρυπάνι να αναπηδά βίαια μέσα στην τρύπα, καταστρέφοντας περαιτέρω την τέλεια κυκλική διάσταση.

3. Λύση: Φλάουτα «Guide-Rail» και Micro-Bite Geometry

• Κυλινδρικός οδηγός-Rail Fluting: Για την επίλυση του προβλήματος της «κρέμωσης», το εξωτερικό του κυλίνδρου των 90 χιλιοστών μας έχει κατασκευαστεί με εξαιρετικά ευρεία «γη» (το επίπεδο δομικό μέταλλο μεταξύ των σπειροειδών αυλών). Αυτά τα φαρδιά εδάφη λειτουργούν ως φυσικές ράγες (ή ρουλεμάν) πάνω στο εσωτερικό τοίχωμα της οπής. Μόλις το κομμάτι εισέλθει στο τούβλο, ο κύλινδρος στηρίζει φυσικά το βάρος του, εξαλείφοντας εντελώς την πτώση της βαρύτητας και εξασφαλίζοντας έναν μαθηματικά τέλειο κύκλο 90 mm.

• Micro-Bite TCT Geometry: Επανασχεδιάσαμε πλήρως τα δόντια με μύτη από καρβίδιο βολφραμίου (TCT) για διάμετρο 90 mm, χρησιμοποιώντας μια γεωμετρία χαμηλού προφίλ "Micro-Bite". Αντί για επιθετικό τρίψιμο, τα δόντια περιορίζονται στο ξύρισμα μικροσκοπικών αυξήσεων τοιχοποιίας ανά περιστροφή. Αυτό εξαλείφει τη βίαιη αναπήδηση και αποτρέπει τις αιχμές ροπής που "σπάνε τον καρπό" που είναι κοινές με τα κομμάτια μεγάλης διαμέτρου.

• Θύρες εξάτμισης θερμικής διαστολής: Η κοπή διαμέτρου 90 mm δημιουργεί ακραία τριβή. Το κύπελλο διαθέτει υπερμεγέθη, επιθετικά γωνίες πίσω θύρες εξάτμισης για γρήγορη εξαέρωση του παγιδευμένου υπερθερμασμένου αέρα, προστατεύοντας τη συγκόλληση στα δόντια καρβιδίου από θερμική αστοχία.

4. Τεχνικές Προδιαγραφές

5. Εφαρμογές Επαγγελματικής Βιομηχανίας

• Εμπορικά Υδραυλικά (DWV): Το απόλυτο, ειδικά σχεδιασμένο εργαλείο για το πέρασμαΣωλήνες χώματος/απορριμμάτων PVC και ABS 3 ιντσώνμέσα από φέροντα τούβλα, θεμέλια από τσιμεντόλιθους και τοίχους αντιστήριξης.

• Εξαερισμός υψηλής έντασης: Βαρετές διελεύσεις ακριβείας γιαανεμιστήρες απορροφητήρα επαγγελματικού μπάνιου, αγωγοί εξάτμισης απορροφητήρα κουζίνας και βιομηχανικές γραμμές εξαγωγής καπνού.

• Αγροτικές και Μεταφορές Υγρών: Δημιουργία τέλειων κυκλικών εισόδων σε τσιμεντένιες δεξαμενές συγκράτησης νερού, στέρνες και συλλέκτες άρδευσης γεωργικών προϊόντων χωρίς να προκαλούνται μικρορωγμές στα τοιχώματα της δεξαμενής.

6. Οδηγίες λειτουργίας και ασφάλειας

• Προειδοποίηση υλικού: Σχεδιασμένο αποκλειστικά για κόκκινα τούβλα, τσιμεντόλιθους, κονιάματα και μη οπλισμένο σκυρόδεμα.Μην χρησιμοποιείτε ποτέ σε χυμένο δομικό σκυρόδεμα που περιέχει χαλύβδινο οπλισμό.

• Η Μέθοδος «Εξαγωγή εκκαθάρισης».: Λόγω του τεράστιου όγκου του βράχου που αφαιρείται, μην πιέζετε συνεχώς ένα μπιτ 90 mm. Τρυπήστε για 30 δευτερόλεπτα, στη συνέχεια τραβήξτε το σπινθήρα προς τα πίσω προς το μέρος σας για να εκκενώσετε εντελώς το θρυμματισμένο χαλίκι από τα φλάουτα και μετά συνεχίστε τη διάτρηση. Αυτό εμποδίζει το κομμάτι να θάβεται σε συμπιεσμένη σκόνη.

• Στάση χειριστή και συμπλέκτη: Ένα bit 90 mm απαιτεί περιστροφικό σφυρί SDS επαγγελματικής ποιότητας εξοπλισμένο με αμηχανικός συμπλέκτης ασφαλείας. Ο χειριστής ΠΡΕΠΕΙ να κρατά τη δευτερεύουσα πλευρική λαβή με ασφάλεια, να κρατά τους αγκώνες σφιγμένους και να διατηρεί μια ευρεία, ισορροπημένη στάση για τη διαχείριση της περιστροφικής αδράνειας.

7. FAQ: Τεχνική υποστήριξη ειδικών

Ερώτηση: Πρέπει να τρέξω έναν σωλήνα 3 ιντσών. Γιατί χρειάζομαι ένα bit 90 mm (3,5 ίντσες) αντί για ένα bit 75 mm (3 ίντσες);

Απάντηση:Αυτό είναι το πιο συνηθισμένο σφάλμα μεγέθους στις υδραυλικές εγκαταστάσεις. Οι μετρήσεις σωλήνων "εμπορικού μεγέθους" (όπως PVC 3 ιντσών) αναφέρονται στοΜέσαΔιάμετρος (ID) σωλήνα για ροή ρευστού. ΟΕκτόςΗ διάμετρος (OD) ενός σωλήνα 3 ιντσών Schedule 40 είναι στην πραγματικότητα 3,5 ίντσες (89 mm). Επομένως, πρέπει οπωσδήποτε να χρησιμοποιήσετε ένα μύτη πυρήνα 90 mm για να τοποθετήσετε έναν σωλήνα "3 ιντσών" σε έναν τοίχο.

Ερώτηση: Θα κολλήσει η μύτη του πυρήνα των 90 mm εάν χτυπήσω έναν σύνδεσμο κονιάματος μεταξύ τούβλων;

Απάντηση:Η γεωμετρία των δοντιών Micro-Bite έχει σχεδιαστεί ειδικά για να χειρίζεται τη μετάβαση μεταξύ σκληρού τούβλου και μαλακού κονιάματος. Τα τυπικά επιθετικά δόντια θα «αρπάξουν» το μαλακό κονίαμα και θα σταματήσουν το τρυπάνι. Τα δόντια μας χαμηλού προφίλ γλιστρούν ομαλά στα υλικά μεικτής πυκνότητας χωρίς να πιάνουν.

Ερώτηση: Πώς μπορώ να βγάλω τον βαρύ πυρήνα από τούβλο 90 mm από το κύπελλο όταν τελειώσω;

Απάντηση:Στα 90 mm, ο πυρήνας αποβλήτων είναι σημαντικός. Το μύτη του πυρήνα είναι εξοπλισμένο με μεγάλες πλευρικές θύρες εξάτμισης. Απλώς τοποθετήστε ένα κατσαβίδι επίπεδης κεφαλής ή το εξάγωνο κλειδί που περιλαμβάνεται στην υποδοχή και μετακινήστε απαλά τον πυρήνα προς τα έξω. Ο μικρός κωνικός εσωτερικός τοίχος θα απελευθερώσει εύκολα το τούβλο.

Ερώτηση: Μπορώ να χρησιμοποιήσω αυτό το μιτ σε τυπικό ασύρματο τρυπάνι 3/8" ή 1/2";

Απάντηση:Όχι. Αυτό το εργαλείο είναι εξοπλισμένο με μπιέλα SDS-Plus και απαιτεί περιστροφικό σφυροδράπανο SDS. Ένα τυπικό ασύρματο τρυπάνι δεν έχει τη σφυρηλάτηση με έμβολο που απαιτείται για την κονιοποίηση του τούβλου, ούτε έχει τον συμπλέκτη ασφαλείας που απαιτείται για την προστασία των καρπών του χειριστή όταν περιστρέφεται ένας τεράστιος κύλινδρος 90 mm.
