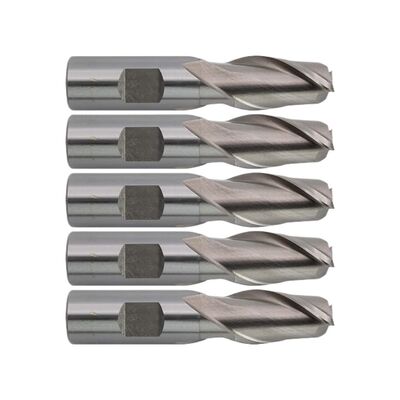

เครื่องตัดบดกลม ANSI B94.19 แบบมืออาชีพ

1. ปัญหา: "Terracing" ตัวเพิ่มความเครียด และการกัดพื้นผิว 3 มิติ

• ปัญหา: ในการผลิตการบินและอวกาศและการทำแม่พิมพ์ฉีด วิศวกรมักออกแบบชิ้นส่วนด้วยเส้นโค้งแบบกวาด 3 มิติที่ซับซ้อน โพรงทรงกลม และรัศมีของเนื้อ การพยายามตัดเฉือนพื้นผิว 3 มิติเหล่านี้ด้วยเครื่องกัดปลายเหลี่ยมมาตรฐานจะทำให้เกิดเอฟเฟกต์ "ขั้นบันได" ขั้นบันได ซึ่งทำลายคุณสมบัติอากาศพลศาสตร์หรือการปล่อยแม่พิมพ์ของชิ้นส่วน นอกจากนี้ มุมภายในที่เป็นสี่เหลี่ยมยังสร้าง "ตัวเพิ่มความเครียด" ทางกล ซึ่งส่วนประกอบโครงสร้างมีแนวโน้มที่จะแตกหักภายใต้ภาระหนัก

• ผลลัพธ์: เสียเวลาหลายร้อยชั่วโมงในการเจียรและขัดแม่พิมพ์ 3 มิติแบบขั้นบันไดด้วยตนเอง การทดสอบความเค้นของการบินและอวกาศล้มเหลวเนื่องจากมุมภายในที่แหลมคม และความล้มเหลวของเครื่องมือเมื่อท่ออะลูมิเนียมเหนียวภายในโพรงลึกที่ซับซ้อน

2. สาเหตุ: เรขาคณิตเชิงมุมและการสะสมความร้อนในโพรงลึก

• ข้อจำกัดทางเรขาคณิต: เครื่องมือด้านล่างแบนไม่สามารถตัดเส้นโค้งเรียบบนแกน Z แนวตั้งได้ สามารถตัดขั้นบันไดแนวนอนได้เท่านั้น

• ขยายเวลารอบ: การทำคอนทัวร์ 3D ใช้เวลาหลายชั่วโมง แม้แต่เครื่องมือ "Bright Finish" ที่ไม่เคลือบผิวก็ยังยอมให้ความร้อนสะสมในวงจรการโปรไฟล์ 3D ต่อเนื่องเป็นเวลา 5 ชั่วโมงในอะลูมิเนียมการบินและอวกาศ นำไปสู่การเชื่อมระดับไมโครและการเสื่อมสภาพของเครื่องมือ

3. วิธีแก้ไข: เรขาคณิตทรงกลมที่แท้จริงและเกราะหล่อลื่น ZrN

• การทำโปรไฟล์ทรงกลม 3 มิติที่ไร้ที่ติ: ดอกเอ็นมิลล์ XRTOOLS นี้มี Ball Nose ที่มีการกราวด์แม่นยำและมีรัศมีเต็ม สิ่งนี้ช่วยให้เครื่อง CNC ดำเนินการคอนทัวร์แบบ 3 แกนและ 5 แกนได้อย่างราบรื่น โดยปล่อยให้พื้นผิวที่เรียบเหมือนแก้วบนแม่พิมพ์ที่ซับซ้อน และกำจัดตัวเพิ่มความเครียดของโครงสร้างโดยการสร้างรัศมีของเนื้อภายในที่สมบูรณ์แบบ

• การเคลือบเซอร์โคเนียมไนไตรด์ (ZrN): เพื่อให้รอดพ้นจากรอบการตัดเฉือน 3D อันโหดร้ายที่ใช้เวลาหลายชั่วโมง เครื่องมือนี้จึงได้รับการหุ้มด้วยการเคลือบ PVD Champagne-Gold ZrN PVD ระดับพรีเมียม ZrN มีค่าสัมประสิทธิ์แรงเสียดทานต่ำกว่า TiN หรือ TiAlN มาตรฐานอย่างมาก ให้การหล่อลื่นขั้นสุดยอด โดยขับไล่วัสดุเหนียว เช่น อลูมิเนียมในอวกาศ ทองเหลือง และทองแดง ทำให้มั่นใจได้ว่าร่องฟันจะปราศจากเศษที่เชื่อมอย่างสมบูรณ์แม้ในระหว่างรอบ CNC แบบมาราธอน

• การอพยพปริมาณมาก 2 ร่อง: การทำคอนทัวร์แบบ 3 มิติมักต้องเจาะลึกเข้าไปในโพรงแม่พิมพ์แบบปิด สถาปัตยกรรมแบบ 2 ร่องฟันช่วยเพิ่มปริมาตรร่องภายในให้สูงสุด ทำให้มั่นใจได้ว่าเศษจะถูกปั๊มขึ้นและออกจากช่องลึกอย่างแข็งขันก่อนจึงจะสามารถตัดออกได้

• ANSI B94.19 มาตรฐานมิติ: ผลิตตามข้อกำหนดของสถาบันมาตรฐานแห่งชาติอเมริกันที่เข้มงวด การกำหนดขนาดอิมพีเรียลแบบเศษส่วนผสานรวมเข้ากับพารามิเตอร์ซอฟต์แวร์ CAM ของอเมริกาเหนือและระบบคอลเล็ตอิมพีเรียลมาตรฐานได้อย่างไร้ที่ติ

4. ข้อมูลจำเพาะทางเทคนิค

5. การใช้งานในอุตสาหกรรมระดับมืออาชีพ

• แม่พิมพ์ฉีดและการทำแม่พิมพ์: อุปกรณ์บังคับสำหรับการสร้างกระจกเรียบโพรงแม่พิมพ์ 3 มิติ การแข่งขันแบริ่งทรงกลม และการอัดขึ้นรูปที่ซับซ้อน.

• การบินและอวกาศและกลาโหม: ตัดเฉือนรัศมีเนื้อภายในที่สมบูรณ์แบบโครงปีกนกที่มีโครงสร้าง ใบพัดเครื่องยนต์ไอพ่น และแผงกั้นอะลูมิเนียมแบบสั่งทำพิเศษเพื่อป้องกันความเครียดแตกหัก

• การแพทย์และศัลยกรรมกระดูก: การปั้นสามมิติของข้อต่อเทียมไทเทเนียมและอลูมิเนียมสั่งทำพิเศษโดยที่การตกแต่งพื้นผิวเป็นตัวกำหนดความสำเร็จของการปลูกถ่ายทางการแพทย์

6. แนวทางการดำเนินงานและความปลอดภัย

• ทำความเข้าใจกฎ "ศูนย์ตาย": ส่วนปลายสุด (จุดศูนย์กลางตาย) ของดอกเอ็นมิลล์บอลโนสมีความเร็วตัดเท่ากับศูนย์. หากคุณแทงมันลงไปตรงๆ แสดงว่าเป็นการดันวัสดุ ไม่ใช่ตัดมัน ใช้ทางเข้าไล่ระดับหรือเอียงชิ้นงาน/สปินเดิลเสมอ (หากใช้เครื่องจักร 4 แกนหรือ 5 แกน) เพื่อให้คุณตัดโดยใช้ด้านข้างของลูกบอล ไม่ใช่ปลายตาย

• คำนวณ "ก้าวข้าม" ของคุณ: ความเรียบของพื้นผิว 3 มิติของคุณขึ้นอยู่กับระยะ "ก้าวข้าม" ของคุณ (เครื่องมือจะเคลื่อนไปไกลแค่ไหนในการผ่านครั้งถัดไป) การขัดขั้นตอนที่น้อยกว่ารวมกับ RPM ที่สูงจะทำให้ได้ "ความสูงของหอยเชลล์" ที่มองด้วยกล้องจุลทรรศน์ ส่งผลให้ได้งานขัดเงาที่ไม่ต้องขัดด้วยมือเลย

• เพิ่มน้ำหล่อเย็นสูงสุดสำหรับ ZrN: การเคลือบ ZrN เจริญเติบโตได้ดีในสภาพแวดล้อมที่มีการหล่อลื่นสูง ใช้น้ำหล่อเย็นแรงดันสูงเพื่อชะล้างเศษออกจากโพรงลึก 3 มิติ และทำให้เครื่องมือมีความเรียบเนียนเป็นพิเศษ

7. คำถามที่พบบ่อย: การสนับสนุนด้านเทคนิคจากผู้เชี่ยวชาญ

ถาม: เหตุใดจึงต้องใช้ปลายมนแทนดอกเอ็นมิลล์ "บูลโนส" (รัศมีมุม)

ตอบ:Bull Nose มีก้นแบนและมีมุมโค้งมน เหมาะสำหรับการเคลียร์พื้นเรียบอย่างรวดเร็วโดยทิ้งรัศมีไว้บนผนัง Ball Nose คือ ครึ่งทรงกลมที่สมบูรณ์ จำเป็นต้องใช้เมื่อพื้นกระเป๋าไม่เรียบ แต่ประกอบด้วยเส้นโค้งและหุบเขา 3 มิติที่กว้างและเป็นลูกคลื่น (เช่น ด้านในของช้อน)

ถาม: อะไรทำให้ ZrN (Champagne Gold) ดีกว่า TiN (Bright Gold) สำหรับอะลูมิเนียม

ตอบ:TiN เป็นสารเคลือบอเนกประสงค์ที่ยอดเยี่ยม แต่ไทเทเนียมมีความสัมพันธ์ทางเคมีกับอลูมิเนียม (อลูมิเนียมต้องการเกาะติดกับมัน) เซอร์โคเนียมไนไตรด์ (ZrN) ขาดความสัมพันธ์นี้โดยสิ้นเชิงและมีค่าสัมประสิทธิ์แรงเสียดทานต่ำกว่ามาก มันทำหน้าที่เหมือนเทฟลอนสำหรับโลหะที่ไม่ใช่เหล็กที่มีความเหนียว ทำให้เป็นราชาแห่งการเคลือบอะลูมิเนียมอย่างไม่มีปัญหา

ถาม: เหล็กกล้าเครื่องมือตัด Ball Nose 2 ฟันหรือเหล็กกล้าแม่พิมพ์ P20 นี้สามารถตัดได้หรือไม่

ตอบ:แม้ว่าการเคลือบ ZrN จะแข็งแกร่งและแกนโคบอลต์ก็มีความทนทาน แต่เครื่องมือแบบ 2 ร่องฟันกลับขาดความแข็งแกร่งของแกนที่จำเป็นสำหรับเหล็กชุบแข็งโปรไฟล์ 3 มิติอย่างมีประสิทธิภาพ หากคุณต้องการคอนทัวร์เหล็กกล้าแม่พิมพ์แข็ง คุณควรเลือกดอกเอ็นมิลล์ปลายมนเคลือบ TiAlN 4 ร่อง ซึ่งให้ความเสถียรแบบฮาร์มอนิกที่จำเป็นสำหรับโลหะผสมเหล็กแข็ง
